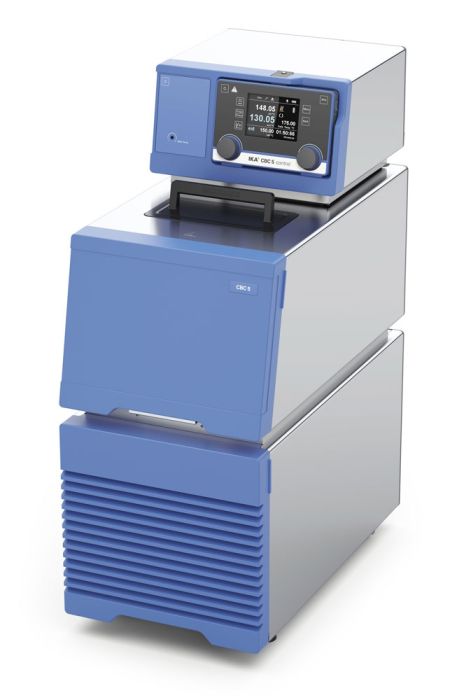

IKA CBC5 Control circulatiethermostaat -20 tot 200°C

Art.Nr.

L030004167000

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Bekijk alle Thermostaten & baden

IKA CBC5 Control circulatiethermostaat -20 tot 200°C

Art.Nr.

L030004167000

Hoog efficient circulatie / rondpompthermostaat
Temperatuurbereik -20 tot +200°C
Temperatuurstabiliteit DIN 12876 (@+70°C) 0.01 ±K
Koelvloeistof: R134a
Koelvermogen (@20°C) 350 W
Koelvermogen (@10°C) 320 W
Koelvermogen (@0°C) 270 W
Koelvermogen (@-10°C) 190 W
Koelvermogen (@-20°C) 80 W
Koelvermogen (@ -20°C; 3200 rpm) 130 W
Koelvermogen (@ 20°C; 3200 rpm) 400 W
USB/RS232 interface
Afneembare controller (afstandbediening)
230V 50/60Hz 3000 watt
Afmetingen (bxhxd) 275 x 690 x 490 mm
Gewicht 40 Kg

Bekijk alle specificaties

excl. BTW 6.356,-

Catalogusprijs 7 401,-

(Alle prijzen zijn exclusief BTW)

Download de PDF

Specificaties

Specificaties
Merk	IKA

Productbeschrijving

IKA CBC 5 control

De IKA CBC 5 control is een krachtige circulatiethermostaat voor verwarmen en koelen. Het systeem is geschikt voor nauwkeurige temperatuurregeling van externe toepassingen.

De CBC 5 control combineert een verwarmingsvermogen van 2.500 W met actieve koeling. Het temperatuurbereik loopt van -25 tot +200 °C.

Verwarmen en koelen

De CBC 5 control is geschikt voor processen waarbij zowel verwarmen als koelen nodig is. De ingebouwde koeltechniek gebruikt het koudemiddel R134a.

Bij 20 °C bedraagt de koelcapaciteit 350 W. Bij een pomptoerental van 3.200 rpm kan dit oplopen tot 400 W.

Bij -20 °C bedraagt de koelcapaciteit 80 W. Bij 3.200 rpm is dit 130 W. Hierdoor is de CBC 5 control geschikt voor processen met een breed temperatuurbereik.

Nauwkeurige temperatuurregeling

De CBC 5 control gebruikt PID-regeling voor een stabiele temperatuur. Volgens DIN 12876 bedraagt de temperatuurstabiliteit ±0,01 K bij 70 °C.

De temperatuur wordt gemeten met een PT100-sensor. Voor externe temperatuurregeling is een aansluiting voor een extra PT100-sensor aanwezig. De displayresolutie bedraagt 0,01 K.

Krachtige circulatiepomp

De CBC 5 control heeft een instelbare druk- en zuigpomp. Het maximale debiet bedraagt 31 liter per minuut.

De maximale pompdruk bedraagt 0,61 bar. Aan de zuigzijde bedraagt de maximale druk 0,45 bar. De pomp heeft M16 × 1-aansluitingen.

Moderne bediening en interfaces

De control-uitvoering beschikt over een TFT-display en een afneembare draadloze controller. Hierdoor kan de bediening op afstand plaatsvinden.

Via de Multi-Interface kunnen externe systemen worden aangesloten. Ook zijn een potentiaalvrij alarmcontact en een uitgang voor een 24 VDC-magneetventiel beschikbaar.

Veilig en geschikt voor processen

De CBC 5 control voldoet aan DIN 12876 klasse III en heeft identificatie FL. Het systeem beschikt over onder- en overtemperatuurbeveiliging.

De instelbare veiligheidsschakeling kan worden ingesteld van 0 tot 260 °C. Optische en akoestische waarschuwingen geven meldingen bij afwijkende temperaturen.

Toepassingen

De IKA CBC 5 control is onder andere geschikt voor:

Temperatuurregeling van reactoren

Tempereren van procesapparatuur

Verwarmen en koelen van laboratoriumprocessen

Externe temperatuurregeling

Onderzoek en ontwikkeling

Productontwikkeling

Kwaliteitscontrole

Procesoptimalisatie

Laboratorium- en pilotopstellingen

Belangrijkste technische gegevens

Type: circulatiethermostaat

Uitvoering: verwarmen en koelen

Temperatuurbereik: -25 tot +200 °C

Verwarmingsvermogen: 2.500 W

Koelcapaciteit bij 20 °C: 350 W

Koelcapaciteit bij 10 °C: 320 W

Koelcapaciteit bij 0 °C: 270 W

Koelcapaciteit bij -10 °C: 190 W

Koelcapaciteit bij -20 °C: 80 W

Koelcapaciteit bij -20 °C en 3.200 rpm: 130 W

Koelcapaciteit bij 20 °C en 3.200 rpm: 400 W

Temperatuurstabiliteit volgens DIN 12876 bij 70 °C: ±0,01 K

Temperatuurregeling: PID

Werksensor: PT100

Veiligheidssensor: PT1000

Externe temperatuursensor: PT100

Display: TFT

Displayresolutie: 0,01 K

Instelbare veiligheidsschakeling: 0–260 °C

Vulvolume: 5–7 liter

Maximaal debiet: 31 l/min

Maximale pompdruk: 0,61 bar

Maximale zuigdruk: 0,45 bar

Pomp: druk- en zuigpomp

Pompvermogen: instelbaar

Aansluiting pomp: M16 × 1

Minimale badiepte: 150 mm

Hoogte inclusief bad: 172 mm

Breedte badopening: 82 mm

Veiligheidsklasse volgens DIN 12876: III

Identificatie volgens DIN 12876: FL

Koudemiddel: R134a

Hoeveelheid koudemiddel: 250 g

Maximale koudemiddeldruk: 20 bar

Multi-Interface: ja

Alarmuitgang: potentiaalvrij, maximaal 30 V AC/DC en 1 A

Magneetventieluitgang: 24 VDC

Kalibratiemogelijkheid: ja

Voeding: 230 V, 50/60 Hz

Accessoires en mogelijkheden

Voor de CBC 5 control zijn verschillende accessoires beschikbaar voor externe temperatuurregeling en aansluiting op procesapparatuur. Ook kalibratie en kwalificatie zijn mogelijk.

De CBC 5 kan bijvoorbeeld worden toegepast voor temperatuurregeling van dubbelwandige procesvaten en andere externe systemen.

Advies en service van Dijkstra Vereenigde

Dijkstra Vereenigde helpt bij het kiezen van de juiste circulatiethermostaat voor iedere toepassing. Daarbij wordt gekeken naar temperatuur, koelvermogen, volume en gewenste procescondities.

Ook ondersteuning bij installatie, ingebruikname, onderhoud en training is mogelijk. Zo blijft de temperatuurregeling betrouwbaar en blijft het laboratoriumproces zo veel mogelijk beschikbaar.

Dijkstra Vereenigde, alles voor een perfect draaiend lab.
